맥스. 힘 :: | 400~3000Lb | 부하전지 :: | 최고 정밀도를 위한 4 부하전지 |
---|---|---|---|
차원: | 2000년 * 2800 * 2350 밀리미터 | 시험 속도 :: | 50-300mm / 분, 고정 속도에서 설정했습니다 |
플레이트 높이 조정을 고정시키기: | 0-1000mm | 합판 사이즈: | H48in D48in |
하이 라이트: | 포장 테스트 계기,서류상과 포장 재료 테스트 계기 |

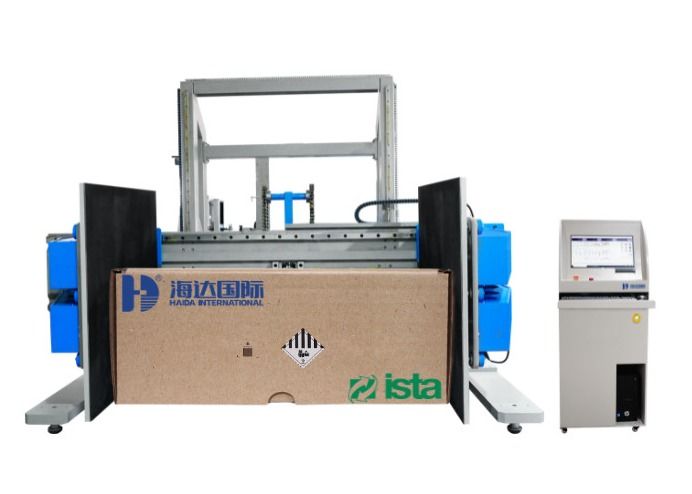

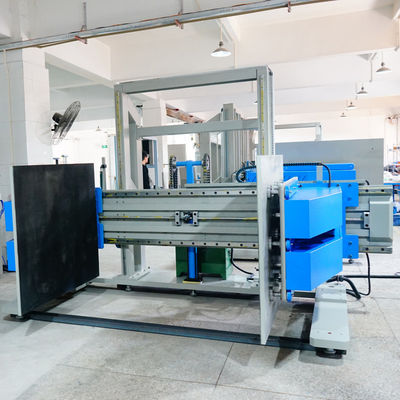

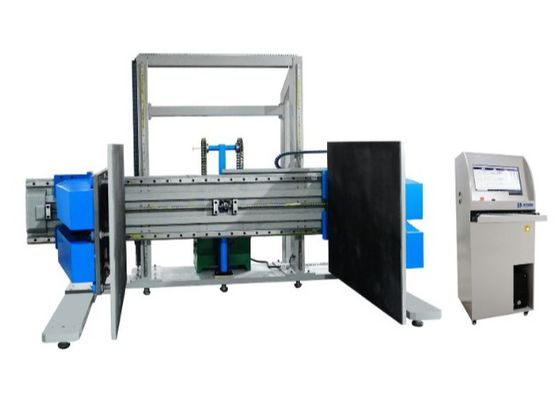

장비, 통 고정력 테스팅 기계를 시험하는 PLC 제어 패키지
제품 설명
패키지 & 통 고정력 테스팅 기계는 제품 패키지의 품질을 향상시키기 위해 교통과 저장의 과정에서 레벨 압을 겪을 때 제품 패키지 이 전환과 제품을 위한 패키지의 방어 능력을 측정하도록 설계됩니다.
주요 인자
항목 | 상술 |
샘플 형상 | 육면체형 운반 포장 ; |
최대 검사분동 | 500KG |
고정 압력 | 400-3000Lb (조정할 수 있는) 압력은 테스트 샘플 위의 운송 다이어그램에 따라 대응 표면에 가해질 수 있습니다 ; |
합판 사이즈 | H48in D48in |
플레이트 높이 조정을 고정시키기 | 0-1000mm |
기중속도 | 50-300mm / 분, 고정 속도에서 설정했습니다 |
확산 플레이트 폭 | 200-2000mm |
차원 | 2000년 * 2800 * 2350 밀리미터 |
센서 정확도 | 1/100000 |
측정 정확도 | 1% |
치환 정확도를 고정시키기 | ± 0.5MM |
전력 제어기 | 컴퓨터는 최대 전력 값을 중국과 영어에서 디스플레이합니다 |
부목 요구조건 | 2개의 물림 판이 근무 조건, 부목과 바닥 사이의 수직 상태 하에 변형 없이 평행하고 평평한 2000lb입니다, 부목의 두께가 ≥15mm이라고, 부목은 클램핑, 개방, 상승과 하락 순환의 행동과 순환을 실현할 수 있습니다 |
자동 정지 방식 | 멈추기 위해 상부 및 하부 제한을 설정하세요 |
전송 방식 | 서보 모터 제어 고정시키는 힘과 교류 전동기는 흥망성쇠를 제어합니다 |
보호 소자 | 누실 방지, 이동량 한계 장치 |
컴퓨터에 연결될 수 있습니다 | |
작업 전압 | AC 220V / 50HZ |
설계 표준
ASTM D642, ASTM D6055, 미국 시어스 기업 표준.
안전 보호
과부하 방지, 과전압 보호 & 제한 위치 보호 소자
큰 제품의 클램프 압축 검사 법
1. 평판 사이에 포장된 제품을 위치시키기 전에, 클램프가 클램프 지표를 사용하여 억지로 밀고나간다는 것을 검증하세요. 지표는 평판 위로 평판 명료도점 대략 1/2 방법의 감원 사이에 위치되어야 합니다.
2. 매 시각 15 초의 최저치를 위한 응용되 제품이 조여진, 힘입니다고 1 분을 초과하지 않습니다.
3. 일괄이 전방 가장자리 (즉, 큰 냉장고, 트랙터 기타 등등)에 같은 높이이기에 너무 클램프를 위해 크면, 클램프가 가능성만큼 모서리에 마감된 바닥에 기초를 두는 평판과 일괄의 앞과 같은 높이인 평판의 전방 가장자리와 샘플 위의 고정력을 적용하세요.
4. 같은 높이의 배향에서 총 10번 제품을 고정시키세요.
5. 6×6 인치(15.2x15.2cm) 오프셋 위치에서 평판과 포장된 제품 위의 고정력을 적용하세요. 둘다 수평 및 수직 오프셋 차원은 평판의 앞 저부 코너에서 측정됩니다. 만약 일괄이 또한 전방 가장자리 (즉, 큰 냉장고, 트랙터 기타 등등)로부터 6 인치 배치될 클램프에 크면, 클램프가 가능한 것 이 입장에 마감됩니다.
1)예외 수
1 : 명백한 눈에 보이는 외부 미끄럼과 큰 제품을 위해, 차감 계산된 클램프 검사는 제품이 연장되지 않으면 수행되지 않습니다 미끄럼으로부터만의 고정시키기 위해 나타내는 핸들링 그래픽 또는 기록의 약간의 형태가 미끄럼과 거기의 어떠한 부분을 넘어서 있습니다. 어떤 그래픽이 없으면 또는 이것 또는 거기를 보여주지 못하는 것 미끄럼을 넘어서 약간의 오버행이 없은 후, 전체 클램프 시험 프로토콜이 수행됩니다.
2) 예외 수
2 : 만약 제품 높이가, 그것의 정상적 선적 배향에 위치할 때, ≤ 12 인치이면, 6 x6 인치 벌충 검사가 수행되지 않습니다.
6. 6곳 x6 인치 오프셋 위치에서 클램프로 총 10번 제품을 고정시키세요.
7. 2곳 x6 인치 벌충 클램프 위치와 함께를 제외하고 5.2.5 단계를 반복하세요. 그들이 패키지의 전방 가장자리로부터 뒤로 바닥과 6 인치로부터 2 인치 있도록 평판이 향하 것을 제외하고 2 x6 인치 벌충은 6 x6 인치 벌충과 유사합니다. 만약 일괄이 또한 전방 가장자리 (즉, 큰 냉장고, 트랙터 기타 등등)로부터 2 인치 배치될 클램프에 크면, 클램프가 가능한 것 이 입장에 마감됩니다.
8. 클램프 취급에 받아들여질 수 있는 것으로서 핸들링 그래픽에서 나타내는 제품에서 모든 다른 쪽에 급증과 벌충 클램핑을 반복하세요.
판단 기준에 따르면, 1이 있다면 항목은 시험에 떨어진 후, "시험 실패 취급 시트를 제시했습니다
작은 제품의 클램프 압축 검사 법
클램프 테스트 전에 클램프를 사용하기 위한 클램프가 지표를 강행한다는 것을 검증하세요. 지표는 평판 위로 평판 명료도점 대략 1/2 방법의 감원 사이에 위치되어야 합니다.
작은 제품의 클램프 압축 테스팅 동안, 4개 샘플은 아래 윤곽이 그려지는 것으로서 이용될 것입니다.
1. 면, 클램프 테스트를 위해 지향되 (핸들링 그래픽을 기반으로) 때 옆 단일 샘플 ≤ 24 " (61cm), 그리고 나서 4개 샘플의 평판과 직각이 무화과 1에 보여지는 것으로서 " 나란히 " 방향에 위치하여야 합니다 (바닥 위의 2개 샘플과 위 위의 2로) |
2. If, when oriented for clamp testing the sides perpendicular to the platens of a single sample are >24” (61cm),, then the 4 samples should be placed in a top-bottom orientation as shown fig 2. If, when placed 4-high, any of the samples are completely above the top of the platens, that sample can be removed from clamping in this orientation only(fig 3 shows 3 MHC’s ready for clamp testing with the 4th sample removed from testing in this orientation) |
3 매 시각 15 초의 최저치를 위한 응용되 샘플이 조여진, 힘입니다고 1 분을 초과하지 않습니다. |
4 .바닥에 기초를 두는 평판과 샘플과 평판의 전방 가장자리와 같은 높이인 (fig2를 보세요) 샘플 위의 고정력을 적용하세요. 만약 샘플이 전방 가장자리에 같은 높이이기에 너무 클램프를 위해 크면, 클램프가 가능한 것 모서리에 마감됩니다. |
5.같은 높이의 배향에서 클램프로 총 10번 제품을 고정시키세요. |
6. 2×2 인치당 오프셋 위치에서 평판과 포장된 제품 위의 고정력을 적용하세요 (무화과 3을 보세요). 둘다 수평 및 수직 오프셋 차원은 평판의 앞 저부 코너에서 측정됩니다. 일괄이 가능한 것으로서의 이 입장에 근접한 것으로서 전방 가장자리, 클램프로부터 2 인치 배치되기에 너무 클램프를 위해 크면. |
7. 오프셋 위치에서 클램프로 총 10번 제품을 고정시키세요. |
8. 클램프 취급에 받아들여질 수 있는 것으로서 핸들링 그래픽에서 확인되는 제품에서 모든 다른 쪽에서 야영하여 급증과 2x2 인치 벌충을 반복하세요. 박스 결합구조에 따라서 당신이 클램프 테스트 동안 협력하여과 상부 하부 배향을 둘다 사용할 수 있다는 것에 주목하세요. |
