| 브랜드 이름: | HAIDA |
| 모델 번호: | HD-G826 |
| MOQ: | 1 세트 |
| 포장에 대한 세부 사항: | 수지 섬유와 PP 필름으로 보호된 각 세트는 안쪽으로 조작 설명서와 영상을 가진 강한 나무로 되는 케이스로, 그 때 끼워넣었습니다. |
| 지불 조건: | D/A, L/C, D/P, T/T, 서부 동맹, |
전자기 진동 시험기
고주파 수직 및 수평
전자기 진동 시험 시스템 / 고주파 수직 및 수평 진동 시험기
설명:
전자기 진동 테이블은 국방, 항공, 우주, 통신, 전자, 자동차, 가전제품 및 기타 산업에서 널리 사용됩니다. 이 장비는 초기 고장 발견, 실제 작동 조건 시뮬레이션 및 구조 강도 테스트에 사용되며, 제품 적용 범위가 넓고 적용 폭이 명확하며 테스트 효과가 뛰어나고 신뢰할 수 있습니다. 사인파, FM, 스윕, 프로그래밍 가능, 주파수 승수, 로그, 최대 가속도, 진폭 변조, 시간 제어, 전체 기능 컴퓨터 제어, 간단한 고정 가속도/고정 진폭. 장비는 3개월 동안 연속 고장 없이 작동하는 테스트를 통해 안정적인 성능과 신뢰할 수 있는 품질을 보장합니다.
특징:
초저소음 작동; 기계 베이스는 고품질 재료를 사용하며, 설치가 편리하고 작동이 부드러우며, 설치가 필요 없습니다. 제어 회로는 디지털 제어 및 디스플레이 주파수, PID 조정 기능을 갖추어 장비 작동을 더욱 안정적이고 신뢰할 수 있게 합니다. 스윕 주파수 및 고정 주파수 작동 방식을 통해 다양한 산업의 테스트 요구 사항에 적응합니다. 강력한 전자기장이 제어 회로에 미치는 간섭을 해결하고 작동 시간 설정을 늘려 테스트 제품이 정확한 테스트 시간에 도달하도록 합니다.
성능 데이터 시트:
| 진동 시험기 | ||
| 정현파 힘 (피크) | 30kN | |
| 충격력 (피크) | 60 kN | |
| 주파수 범위 | 5~2,600 Hz | |
| 변위 (연속) | 100 mm | |
| 최대 속도 | 1.8 m/s | |
| 최대 가속도 | 75 G | |
| 아마추어 직경 | 445 mm | |
| 1차 공진 주파수 | 2,400 Hz | |
| 허용 편심 모멘트 | >500 Nxm | |
| 아마추어 무게 | 40 kg | |
| HE/ST 나사 치수 | M10 (미터법) | |
| 축 방향 진동 절연 주파수 | <3 Hz | |
| 최대 페이로드 | 500 kg | |
| 자기 누설 | ≤1 mT | |
| 치수 (길이 x 너비 x 높이, 포장 미개봉) | 1,330x860x1,250 mm | |
| 무게 (포장 미개봉) | 2,500 kg | |
| 설치 | 고무 매트 (앵커 볼트 필요) | |
| 파워 앰프 | ||
| 앰프 출력 | 30 kVA | |
| SNR | >65 dB | |
| 정격 출력 전압 | 120 Vrms | |
| 앰프 효율 | > 90% | |
| 치수 (길이 x 너비 x 높이, 포장 미개봉) | 800x900x2,100 mm | |
| 무게 (포장 미개봉) | 500 kg | |
| 송풍기 | ||
| 풍량 | 0.46 m3/s | |
| 전력 | 7.5 kW | |
| 덕트 직경 | 200 mm | |
| 기압 | 8.8kPa | |
| 설치 | 천장에 연결 가능 (최대 두 개의 90도 굴곡), 최대 20피트 길이 | |
| 수평 슬립 테이블 | ||
| 치수 | 600x600 mm | |
| 두께 | 45 mm | |
| 주파수 제한 | 2,000 Hz | |
| 유효 질량 | 54 kg | |
| 참고: | ||
| 1. 균일성을 높이기 위해 고압 유막 베어링을 사용합니다. | ||
| 진동 컨트롤러 및 가속도계 | ||
| 진동 컨트롤러 VT-9008-4 | 4채널 진동 컨트롤러 (사인파 및 자체 교정 기능 포함) | |
| 가속도계 EA-YD-181 | 100mV/g, 범위: 50g, 작동 주파수: 1-10kHz, 무게: 11그램, 10피트 저잡음 케이블 포함 | |
| 기타 지원 기능/액세서리 | ||
| 환경 챔버 | 지원됨 | |
| 모바일 장치 | 맞춤 설정 가능 | |
| 절연 보드 | 맞춤 설정 가능 | |
| 고정구 | 맞춤 설정 가능 | |
| 시스템 작동 환경 | ||
| 온도 범위 | 0-40℃ | |
| 습도 범위 | 0~90%, 결로 없음 | |
| 전력 요구 사항 | 380V/3상/50Hz, 40kVA | |
| 압축 공기 압력 | 0.6 Mpa | |

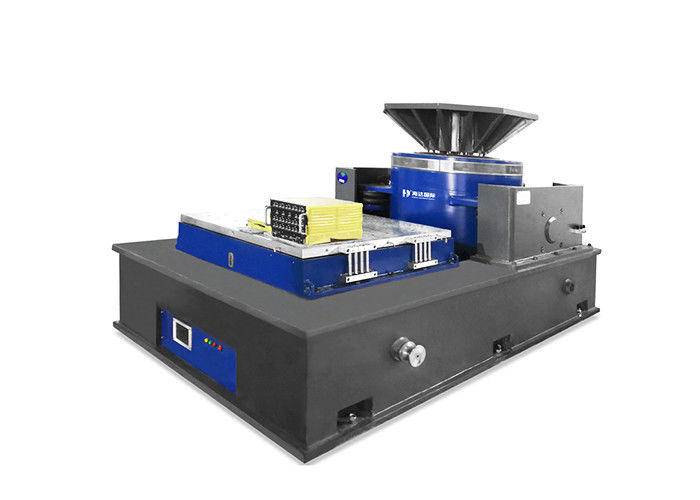

슬립 테이블 포함 진동 시험기 본체:
파워 앰프 및 송풍기:
참고용 치수:
